Hlavice pro automatickou kontrolu závitů

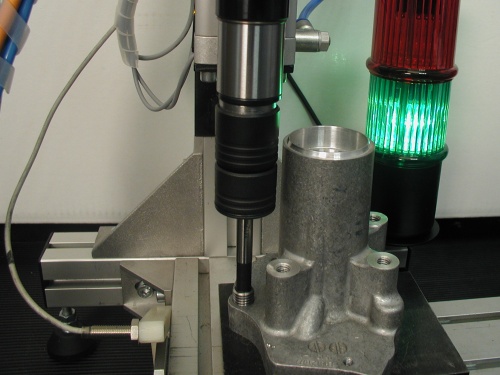

Hlavice s pohonem rotace a podélného pohybu provádí kontrolu závitu provedením zašroubování kontrolního kalibru do závitu. Zašroubovávání se provádí limitovaným momentem speciálním algoritmem, který řeší správné navedení kontrolního kalibru do závitu a jeho citlivé vytočení zpět po provedení zkoušky. Je kontrolována dosažená hloubka zašroubování kalibru do kusu a tím je možné následně vyhodnotit kvalitu závitu.



Možnosti prováděné kontroly

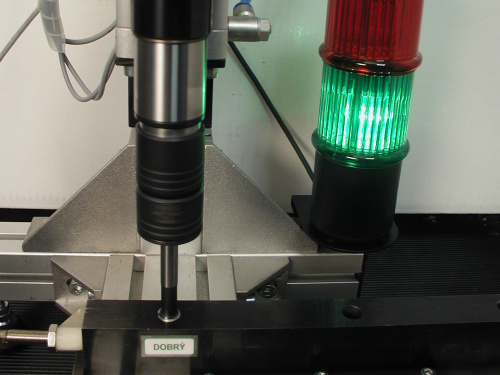

Kontrola metodou GO - provádí se kontrola zkušebním závitovým kalibrem nominálních parametrů, který musí pro dobrý kus projít v celé hloubce (délce) zkoušeného otvoru.

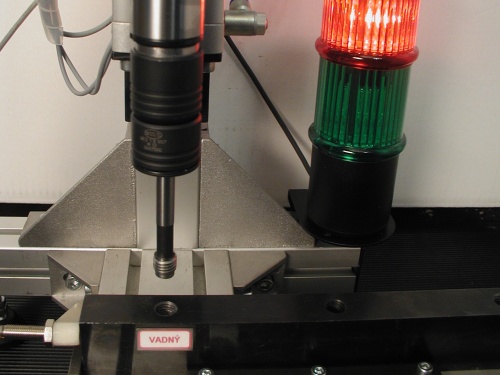

Kontrola metodou GO + NO GO - provádí se kombinovaným sdruženým kalibrem nebo případně postupně dvěma kontrolními hlavicemi s dvěma kontrolními kalibry. První kalibr (GO) musí projít celým zkoušeným otvorem, druhý kalibr s průměrem nad horní tolerancí (NO GO) nesmí jít do zkoušeného otvoru zašroubovat.
