Přístroj pro kontrolu geometrie odvalovacích fréz po přeostření čela

Speciální měřicí stanice s motorickým pohonem rotace a měřicí sondy, řízená měřicím systémem AMS AC5 na bázi průmyslového PC. Po ručním založením probíhá automatické proměření a následně výpočet základních parametrů zubů odvalovací frézy (zejména parametry profilu čela a parametry rozteče zubů).



Přístroj pro kontrolu geometrie odvalovacích fréz po přeostření čela provádí měření :


Koncepce a způsob měření :

Kontrolní měření se provádí na svislém poloautomatickém měřicím stojanu s rotačním upínačem, vybaveném souborem přestavitelných snímacích jednotek a odměřováním rotace upínače. Měřicí stojan řídí elektronika AMS AC5 s barevným monitorem. Zakládání kusu a najetí výchozího bodu měření je ruční, měřicí pohyby a polohování měřených zubů je poloautomatické. K elektronice AMS AC5 je připojeno zařízení pro tisk protokolů s výsledky měření a jejich archivaci.

Podle dosažených výsledků měření se nástroje automaticky zatřiďují do tříd : AAA, AA, A, B, C, a D.

Celkový měřicí cyklus pro změření roztečí zubů v jednom řezu, rovnoběžnosti jednoho pramene zubů a profilu a úhlu čela jednoho zubu včetně upnutí a seřízení trvá přibližně 12 minut.



Celkový pohled na měřicí stanici

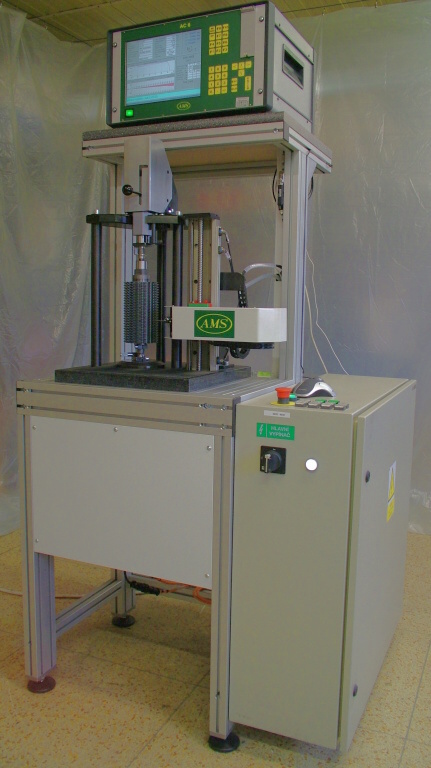

Na následujícím obrázku vidíte celek měřicí stanice s řídicím systémem AMS AC5 a upnutou frézou pro měření.

Celkový pohled na měřicí stanici Na následujícím obrázku vidíte celek měřicí stanice s řídicím systémem AMS AC5 a upnutou frézou pro měření.



Měření rozteče zubů na standardní fréze
Podívejte se na příklad měření rozteče zubů standardní frézy.

///////video



Měření rozteče zubů na speciální fréze
Stanice umožňuje i měření rozteče zubů na speciální odstupňované fréze a to na obou jejích částech.

//////video



Měření linie zubů
Měření linie zubů probíhá ve vybraném pramenu a vybraném délkovém rozsahu.

//////video
